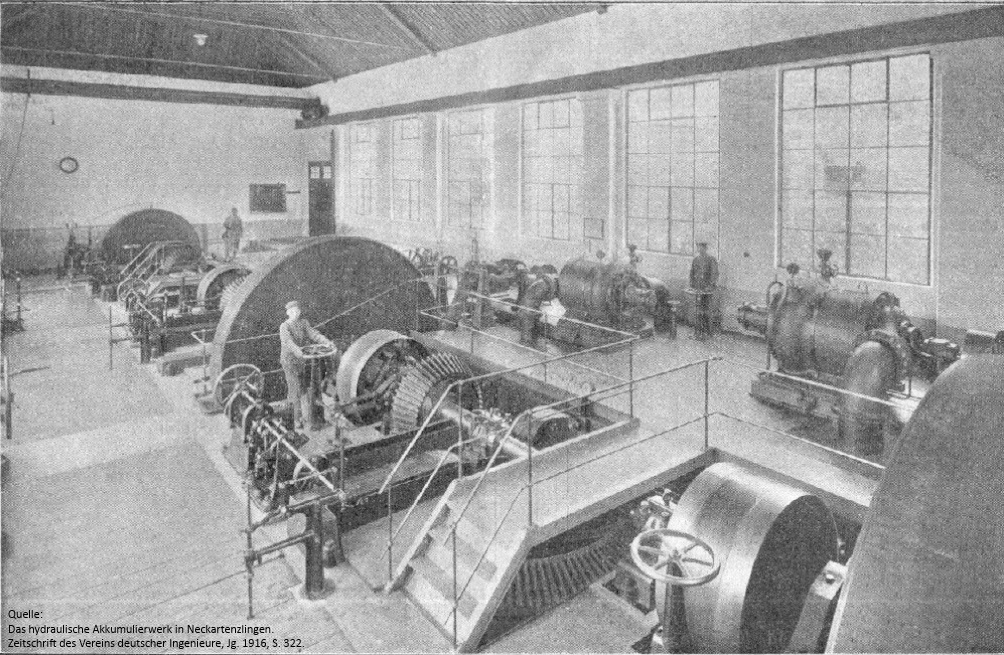

Eine frühe Aufnahme des Innenraums des Maschinenhauses (Aufnahmejahr ca. 1915).
Die 4 Turbinen sind nebeneinander über die gesamte Länge des Maschinenhauses verteilt. Ganz hinten direkt an der Seitenwand des Maschinenhauses befindet sich die Hochdruckturbine zur Stromerzeugung aus dem herabströmenden Wasser des Speicherbeckens. Bei den anderen 3 Turbinen handelt es sich um Niederdruckturbinen, die durch die Wasserkraft des Neckars angetrieben werden. Das große Riemenrad der Turbine 1 sieht man deutlich in etwa in der Bildmitte. Teile des Riemenrads der Turbine 2 sieht man ganz rechts, die Turbine 3 ist nicht im Bild. Die Pumpe 1 ist zwischen der Turbine 1 und der Fensterfront angesiedelt. Mit Hilfe der Pumpe 1 wurde Grundwasser aus einem Brunnen oberhalb des Maschinenhauses für die Wasserversorgung Altenriets hochgedrückt (siehe hierzu auch die Ausführungen auf der Seite Rohrleitung). Die Pumpe 2 sieht man vor dem  Fenster ganz rechts, die Pumpe 3 ist nicht im Bild. Die Pumpen 2 und 3 haben das Wasser für das Speicherbecken hochgepumpt. Die Wasserentnahme erfolgte aus dem Zulaufkanal. Die Pumpen 2 und 3 waren zur Optimierung des Wirkungsgrads bei schwankenden Wasserständen mit unterschiedlicher Leistung ausgestattet. Die Turbinen wurden von der Firma Voith in Heidenheim hergestellt, die Pumpen wurde von der Firma Gebrüder Sulzer in Winterthur geliefert.

Maschinenhaus (Aufnahmejahr ca. 1915)

Bild- und Daten-Quelle: Thomann: Das hydraulische Akkumulierwerk in Neckartenzlingen. Zeitschrift des Vereins deutscher Ingenieure, Jg. 1916, S. 322.
